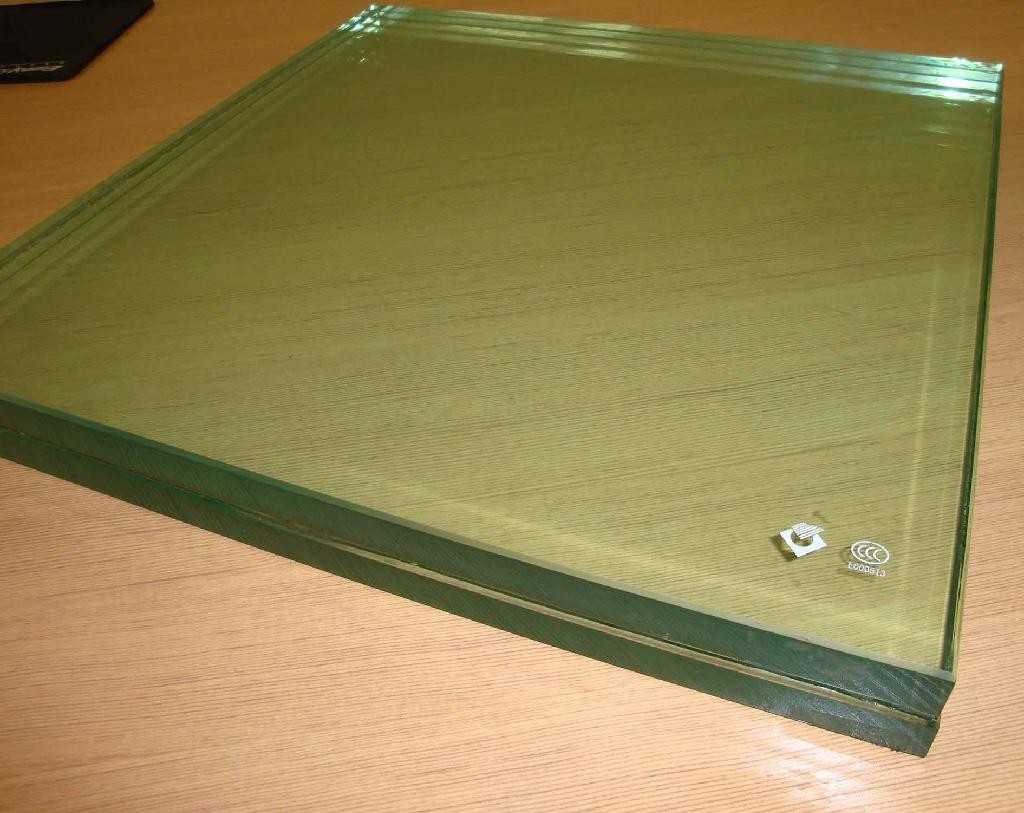

早期的長(zhǎng)沙夾層玻璃一般都采用PVB膠片生產(chǎn)的夾層玻璃；由于PVB膠片最初是為汽車(chē)玻璃而不是針對(duì)建筑幕墻行業(yè)開(kāi)發(fā)的，雖然在建筑工程行業(yè)已經(jīng)使用多年、使用范圍廣泛且取得了良好的安全效果，但由于PVB膠片富有彈性、比較柔軟、剪切模量小，兩塊玻璃間受力后會(huì)有相對(duì)滑移、承載力減少、彎曲變形大，同時(shí)PVB膠片夾層玻璃外露邊易受潮開(kāi)膠、長(zhǎng)時(shí)間使用容易出現(xiàn)發(fā)黃現(xiàn)象，因此PVB膠片夾層玻璃可用于一般玻璃幕墻，不適合用于高性能的玻璃幕墻。

離子型膠片SGP的剪切模量是PVB的50倍以上，撕裂強(qiáng)度時(shí)PVB的5倍，采用離子型膠片生產(chǎn)的夾層玻璃受力時(shí)兩片玻璃之間基本不會(huì)產(chǎn)出滑動(dòng)，；兩片玻璃如同一片玻璃，承載力是PVB夾層玻璃的2倍，在相等荷載、相同厚度的情況下，SGP夾層玻璃的彎曲只是PVB夾層玻璃的的1/4。

相對(duì)于PVB生產(chǎn)的長(zhǎng)沙夾層玻璃，SGP膠片生產(chǎn)的夾層玻璃的性能更加優(yōu)越，因?yàn)榫哂幸韵滦阅埽?/span>

　　1.對(duì)玻璃有較高的粘結(jié)能力，較強(qiáng)的抗撕裂強(qiáng)度，能防止玻璃破碎的飛散。

　　2.有較強(qiáng)的防護(hù)能力，可以防止自然災(zāi)害和人力破壞，對(duì)強(qiáng)風(fēng)、地震、暴力、盜竊等具有足夠的抵抗能力。

　　3.能承受室內(nèi)人員的突然撞擊，防止玻璃飛散或整體脫出，避免室內(nèi)人員、物品飛出墜落。

　　4.有足夠的剩余承載力，玻璃破碎后再發(fā)生彎曲時(shí)不會(huì)整塊脫落。

　　5.SGP膠片有足夠的剪切模量，使夾層玻璃整個(gè)截面受彎工作，提高玻璃的承載力和彎曲鋼度，減少玻璃厚度和玻璃自重。

　　6.能耐受紫外線、水汽和外界氣候變化影響，長(zhǎng)期使用不會(huì)出現(xiàn)泛黃變色現(xiàn)象。
